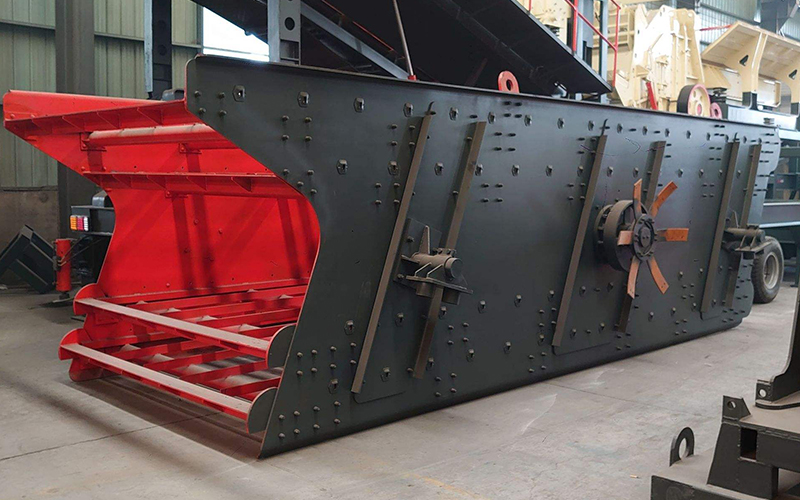

圓振動篩

圓振動篩采用目前國際成熟的設計理念，適用于重型、中型和精細篩分等各種篩分作業，是處理初級破碎和二級破碎后物料的理想設備，也可用于篩分成品物料。

聯系電話：186 1373 3100

產品詳情

圓振動傾斜篩分機在YA、YK系列振動篩基礎上，綜合客戶現場使用情況及維護經驗，針對重型工況全新推出的一款新型圓周振動篩產品。技術成熟，配件通用性強。其振動強度大、結構強度高，且維護簡單，使用壽命長。適用于重型、中型和精細篩分等各種篩分作業。這種篩分機是處理初級破碎和二級破碎后產物的理想設備，也可用于流程中的檢查篩分和*終的成品篩分。

應用行業

應用范圍：砂石骨料、金屬礦山、煤炭、化工、再生資料利用等行業

物??料：入料≤200mm，且分級粒度2mm--70mm的各種礦石、巖石

工作原理

圓振動篩主要由篩箱、彈簧支撐組、支座、振動器、傳動裝置、電機、傳動裝置支座等部件組成。圓振動篩是一個以彈簧為支撐彈性元件，以塊偏心激振器為振動源，通過偏心塊的旋轉產生激振力，使篩箱隨之產生圓周往復運動的設備。物料在傾斜的篩面上連續做近似圓的彈跳翻滾運動，通過反復的與篩孔進行比較，小于篩孔尺寸的物料透篩，大于篩孔尺寸的物料在篩面上，從而完成篩分過程。

產品特點

15°-22°篩面傾角選型區間，可更好的適應現場具體工況

激振器為偏心軸+偏心塊結構，傳動穩定提供足夠激振力

稀油潤滑振動器，半年更換一次潤滑油，日常維護省心省力

關鍵部位設計了耐磨保護層，磨損后快速更換，延長設備使用壽命

皮帶輪傳動，可根據現場工況快速調整設備轉速

采用振動設備專用軸承，壽命更持久，為您的篩分工序保駕護航

技術參數

型號	篩網尺寸	電機功率/kw	轉速	振幅	振動強度	安裝傾角	分離粒度	入料尺寸	外形尺寸
2HX1545	1500x4500	15	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	5380x2295x1410
3HX1545	1500x4500	18.5	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	5575x2295x1990
4HX1545	1500x4500	22	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	5765x2295x1990
2HX1855	1800x4800	18.5	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	5680x2565x1450
3HX1855	1800x4800	22	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	5900x2565x2110
4HX1855	1800x4800	22	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	6030x2565x2500
2HX2165	2100x6000	30	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7160x2900x1690
3HX2165	2100x6000	30	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7380x2990x2365
4HX2165	2100x6000	37	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7430x2990x2500
2HX2465	2400x6000	37	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7160x3290x1690
3HX2465	2400x6000	37	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7380x3290x2365
4HX2465	2400x6000	37	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7430x3290x2500
2HX2765	2700x6000	37	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7180x3570x1805
3HX2765	2700x6000	45	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7390x3570x2445
4HX2765	2700x6000	45	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7480x3570x2715
2HX3065	3000x6000	37	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7180x3870x1805
3HX3065	3000x6000	45	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7390x3870x2445
4HX3065	3000x6000	45	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	7480x3870x2715
2HX3074	3000x7000	37	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	8190x3910x1985
3HX3074	3000x7000	45	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	8415x3910x2675
2HX3084	3000x8000	45	780-900RPM	7-12mm	3.5G	15°-22°	1-130mm	200mm	9200x3910x1985
